電動截止閥的工作原理和選型
發布時間：2023-01-09 人瀏覽
電動截止閥在安裝時具有方向性，只允許單向流動，其型號可分為給水閥、冷凝器或除氧器、減溫閥等等，下面就由小編來為大家詳細介紹一下。

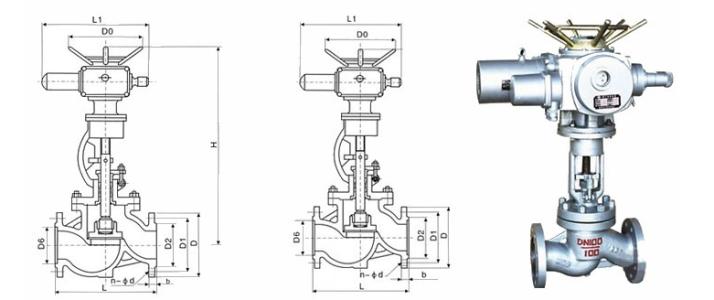

一、電動截止閥概述
電動截止閥是在截止閥的基礎上安裝了電動執行器，閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。還可以根據要求現場手動操作，執行機構帶手、電動切換機構。除就地操作外，還可進行遠距離操作。
二、電動截止閥工作原理
電動截止閥的閉合原理是，依靠電動推力旋轉閥杠，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。電動截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
1、在關閉位置，閥體受閥桿的機械施壓作用，閥瓣密封面緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使閥體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使閥瓣開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，旋轉到全開位置。
三、電站控制閥選型
多數工況來看電力流程實際上是水、蒸汽的循環流程，在此流程中選用控制閥既簡單又復雜。簡單的是過程介質簡單，只有水和蒸汽兩種，復雜的是水和蒸汽的溫度與壓力波動范圍大，帶來系列問題如：閃蒸、氣蝕、沖刷、噪音、腐蝕。但首先要考慮的是控制閥的安全性與可靠性。
1、給水閥（主、附鍋爐給水閥、復合型給水調節閥）
控制要求：控制鍋爐進水量，保證蒸汽蒸發量，維持鍋爐水位（主、附型鍋爐給水閥系統包含兩個控制閥，一臺用于鍋爐啟動時使用，一臺用于正常給水使用）。
工況情況：鍋爐啟動時閥門壓差可達100-300公斤，流量較小，正常運行時壓差較小，流量大，流量可調比為75/1-100/1。
閥門要求：WCB/WC9，對于雙閥系統中的啟動閥要求抗氣蝕，V級關閉等級，對于復合型給水閥需使用特性化閥內件同時滿足鍋爐啟動與正常運行時的需要。一般閥門選擇為故障關。
2、鍋爐給水泵最小流量循環閥
控制要求：使鍋爐給水泵安全啟動及停止運行，消除因流量過小、溫升增加、水強烈氣蝕使泵損壞。（老式電站有使用開關型的最小流量控制閥，同時還有使用機械式的泵自動循環閥）。
工況情況：壓降達160-350公斤，是電站系統中承受壓差最大的閥門，流量為正常流量的30%。
閥門要求：抗氣蝕，防堵結構，V級密封等級，泵啟動與停止運行時閥門連續工作，泵正常啟動后此閥門關閉，閥門通常為故障開。
高低加熱器疏水閥（給水加熱器疏水、冷凝水加熱器疏水）
控制要求：控制加熱器中冷凝水的位置，及時將冷凝水排放，高水位排放，正常水位疏水
工況情況：飽和水，加熱器之間的控制閥壓差一般為6-30公斤，最后一級疏水閥直接連接
3、冷凝器或除氧器
閥門要求：抗閃蒸沖刷，V或VI級密封等級，閥門通常為故障開。
除氧器水位控制閥（DALC）
控制要求：提供流量保持除氧器正常水位，通過加入蒸汽提高水溫消除溶解在水中的氣體。
工況情況：啟動階段流量較小，壓差大溫度，正常情況流量大，壓差小，工況類似給水閥。
閥門要求：較低流量時有效抗氣蝕。
4、減溫閥（減溫器）
控制要求：將高壓水噴射入蒸汽中使蒸汽溫度達到控制要求，工況情況：水，壓差較大，
閥門要求：類型多樣：噴嘴型，輔助霧化型，自我包容型及對夾型。
減溫減壓閥（高、低壓旁路閥）
控制要求：將高溫高壓蒸汽調整到一定溫度壓力的蒸汽，給汽機提供一個旁路通道，鍋爐能夠獨立汽機而工作。
閥門要求：抗熱沖擊，降噪，反應迅速。
工況情況：高溫高壓蒸汽。
以上就是小編對“電動截止閥的工作原理和選型”的總結，希望能夠幫助到您。
